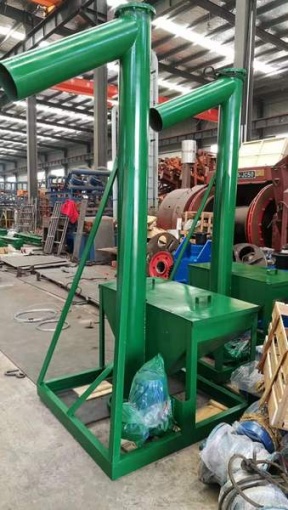

LC型垂直螺旋輸送機

　　LC型垂直螺旋輸送機是利用強迫喂料螺旋旋轉而輸送物料提*的連續輸送設備。LC型垂直螺旋輸送機適用于粉狀、塊狀、粒狀物料，如面粉、谷類、水泥、化肥、灰渣、砂子、石子、煤粉、塊煤等物料。用于建材、冶金、化工、采掘、機械制造、煤灰、煙草、糧食、食品、醫藥等行業。LC型立式螺旋輸送機由于機轂內有流通面積較小，故不宜輸送易變質、粘性大而易結塊的物料

　　1.特點

　　2.用途

　　3.主要機組

　　4.日常使用及維護

　　5.技術參數

　　6.產品概述

　　7.工作原理

　　8.組成部分

　　9.不宜物料

　　10.物料溫度

　　一、LC型立式螺旋輸送機產品特點:

　　本產品承載能力大，可適用多種物料輸送，各種重工業輕工業都可以使用，LC型垂直螺旋輸送機適用于粉狀、塊狀、粒狀物料，如面粉、谷類、水泥、化肥、灰渣、砂子、石子、煤粉、塊煤等物料。用于建材、冶金、化工、采掘、機械制造、煤灰、煙草、糧食、食品、醫藥等行業。此器械安*，可以安*使用;適應性強、安裝維修方便、壽命長。 　　.整機體積小、轉速高、確*快速均勻輸送。 　　.出料端設有清掃裝置，整機噪聲部采用法蘭互低、適應性強，進出料口位置布置靈活。 　　密封性好、外殼采用無縫鋼管制作，端相連接成一體，剛性好。送機由于機轂內有流通面積較小，故不宜輸送易變質、粘性大而易結塊的物料。?

　　產品簡介：

　　二、LC型垂直螺旋輸送機用途:

　　LC型立式螺旋輸送機是利用強迫喂料螺旋旋轉而輸送物料提*的連續輸送設備LC型垂直螺旋輸送機是按照國家規定JB/T679-95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。LC型垂直螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機性高，壽命長，適應性強，安裝維修方便

　　三、 LC型垂直螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。垂直螺旋輸送機中的力學問題當垂直螺旋以角速度w旋轉時，位于螺旋上面的質量為m的物料顆粒隨之旋轉。此時作用在物料顆粒上的離心力F=mw2r，在F的作用下，物料顆粒運動有以下三種可能性：　　當離心力F沿螺旋表面的分力小于物料顆粒與螺旋表面的靜摩擦力時，物料顆粒將始*與螺旋一道旋轉，不會靠擾槽壁，因而不可能被向上推動粒向槽壁靠擾。但若物料顆粒與外殼之間的摩擦力不夠大時，物料顆粒也將與螺旋一道旋轉，但不可能向上推進。　　當物料顆粒與槽壁之間的摩擦力大時，物料顆粒將與螺旋表面發生滑動，并沿相反方向的螺旋形軌道上升，物料顆粒被垂直螺旋推動，從而達到垂直輸送的目的。物料顆粒與槽壁之間的摩擦力大小取決于F。因此垂直式螺旋輸送機垂直螺旋軸的轉速*須高于物料顆粒能夠向上推送的值，否則輸送不可能進行。

　　四、LC型垂直螺旋輸送機使用與維護：

　　LC型垂直螺旋輸送機的工作條件較惡劣，各個軸承都處于粉塵包圍之中，導熱條件不好，因此在這樣的工作條件下合理操作、保養尤為重要，故要求如下：

　　螺旋機應無負荷起動，待起動正常后向進口投料。

　　給料時應均勻限額，給料量要合適以免使機器過載。

　　停車前，應停止給料，使機殼內物料輸送完后方可停止。

　　輸送物料內不得混入堅硬大塊，避免螺旋卡死損壞輸送機。

　　在使用中應檢查各部件的聯結禁錮件是否松動，動力是否發熱，聲音是否正常，一旦有異常，立即停車糾正。

　　調速電機起動、運行、停止。可以全壓起動亦可降壓起動，電動機起動后合上控制箱電源開關，逐漸調節速度旋鈕，增加激磁電流，離合器轉速逐漸加至需要運行轉速。停車時把調速旋紐調到零位，再停止拖動電機。

　　各加油部位應定期加油。

　　五、LC型立式螺旋輸送機技術參數:

　　型號 管徑 輸送量(m3/h) 輸送高度(m)

　　Lc160 φ168 4 ≤10

　　Lc200 φ219 10 ≤19

　　Lc250 φ273 20 ≤30

　　Lc300 φ325 35 ≤35

　　Lc350 φ377 53 ≤38

　　六、LC型垂直螺旋輸送機產品概述:

　　LC型垂直螺旋輸送機是按照JB/T679-95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，沒有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機性高，壽命長，適應性強，安裝維修方便。

　　1、LC型垂直螺旋輸送機是利用強迫喂料螺旋旋轉而輸送物料提*的連續輸送設備。適用于粉狀、塊狀、粒狀物料，如面粉、谷類、水泥、化肥、灰渣、砂子、石子、煤粉、塊煤等物料。用于建材、冶金、化工、采掘、機械制造、煤灰、煙草、糧食、食品、醫藥等行業。由于機轂內流通面積較小，故不宜輸送易變質、粘性大而易結塊的物料。

　　2、螺旋輸送機分水平槽機體(即喂料螺旋槽機體)和垂直機體兩部分。垂直機體分頭節、中間節、尾節三部分，每一部分又有集中不同規格的長度依機高選擇，可組成3～15m不同高度的整機，螺旋機每增加0.5m為一高度規格，供用戶選擇。 3、驅動形式為垂直水平螺旋分別驅動，其中垂直機體為上驅動。

　　七、LC型垂直螺旋輸送機工作原理:

　　LC型垂直螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

　　垂直螺旋輸送機螺旋的標準直徑系列，一般可參照相應水平螺旋輸送機的標準直徑系列確定，它需要穩定流量的物料*須由螺旋的底部加入，當進料中斷時螺旋輸送機頂部的卸料也立即中斷，螺旋本身不會排空，除非有意去清理出物料。 否則無論是在運轉或停止狀態時，螺旋槽中總有物料存在。

　　八、LC型垂直螺旋輸送機的組成部分

　　螺旋輸送機主要由電機、減速箱、外管、中吊軸、螺旋芯軸(葉片)、尾軸承、萬向節(球)、進料口法蘭、出料口、觀察窗等部分組成。

　　LC型垂直式螺旋輸送機不宜物料

　　不宜輸送易變質、粘性大、易結塊和腐蝕性(指碳鋼材質)的物料。

　　十、　工作環境應在-20~50℃范圍內，輸送物料的溫度應低于200℃。

　　LC型垂直螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等。

　　十一、技術參數表
